Exercice 3 :
Le composé le plus simple entre lazote et le carbone est le composé de formule CN.
Ce composé est très instable mais a néanmoins été détecté dans lespace interstellaire et dans latmosphère de certaines comètes. Les données expérimentales concernant ce composé montre que la longueur de la liaison CN est de 1,1718 A°.
Utilisation du modèle de Lewis
Le nombre total délectron est impair et il y a donc un électron célibataire dans cette molécule.
Il sagit dun RADICAL.
PARAMAGNETISME.

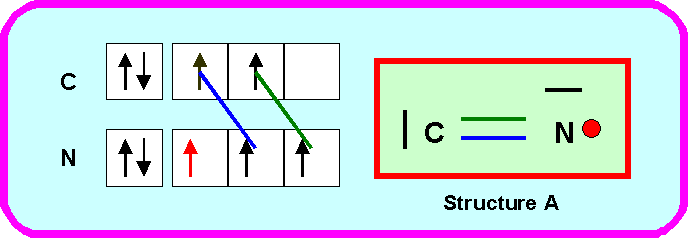

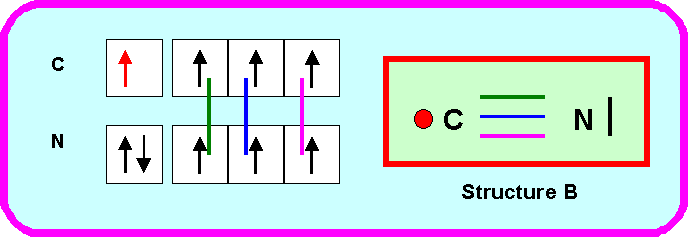

Proposez pour ce composé deux structures de Lewis différentes dans lesquelles on attribuera lélectron célibataire à latome dAzote (structure A) ou à latome de carbone (structure B).
On se limitera aux seules formes mésomères NON CHARGEES
A partir du radical CN on peut facilement obtenir un composé hydrogéné NCH (éléments classés dans l'ordre alphabétique de leur nom)

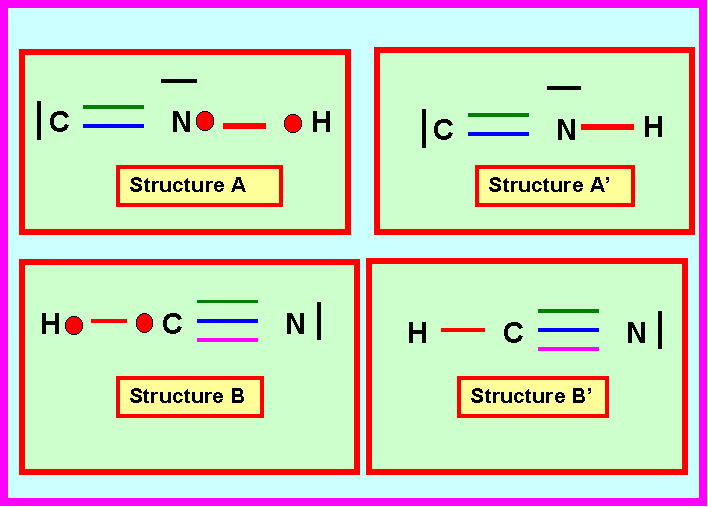

Proposer deux structures de Lewis A (dérivant directement de A) et B (dérivant directement de B) pour ce composé hydrogéné.

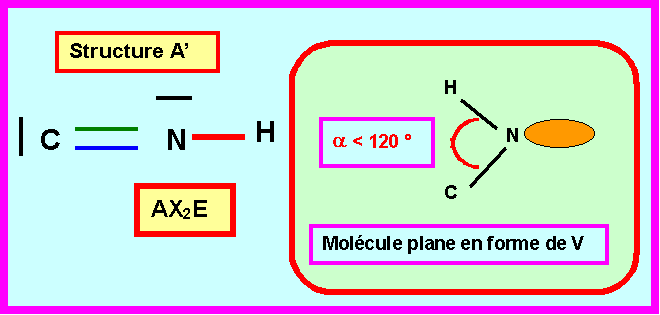

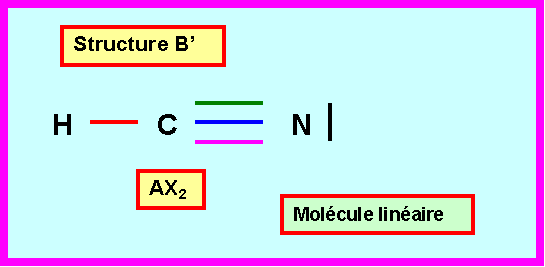

Prévoir la géométrie moléculaire, les angles et les longueurs des liaisons pour les deux structures A et B.
Longueur des liaisons :
Liaison N H :
LNH = 1,11 ( 0,7415 + 0,346) - 0,203 = 1,004 A°
Liaison C = N :
LC=N = 0,86 * [ 1,11 (0,7856+ 0,7415) - 0,203 ] = 1,283 A°
Longueur des liaisons :
Liaison C H :
LCH = 1,11 ( 0,7856 + 0,346) - 0,203 = 1,053 A°
Liaison
LCN = 0,78 * [ 1,11 (0,7856+ 0,7415) - 0,203 ] = 1,164 A°
Il existe bien un composé stable de formule NCH. Ce composé est nommé acide cyanhydrique et est un gaz extrêmement toxique et mortel même à très faibles doses. La détermination expérimentale de la géométrie de ce composé montre quil sagit dune molécule linéaire contenant deux liaisons différentes de longueurs respectives : 1,0657 A° et 1,1530 A°.
Quelle structure A ou B vous semble convenir pour ce composé ?
Attribuer les deux longueurs de liaisons expérimentales.
Seule la structure B linéaire peut convenir pour le composé CNH.
Lattribution des longueurs de liaison est la suivante :
Liaison |
Longueur calculée |
Longueur expérimentale |
Ecart % |
H - C |
1,053 A° |
1,0657 A° |
1,2 % |
C - N |
1,164 A° |
1,1530 A° |
0,95 % |
En déduire la structure de Lewis probable (structure A ou structure B) du radical CN.
La structure du radical CN est donc probablement la structure B.
